Ống đa lõi COD

Giải pháp chuyên dụng bảo vệ cáp quang hạ ngầm

Thông số kỹ thuật ống đa lõi COD

Thông tin chung

Ống đa lõi luồn cáp quang - COD là sản phẩm chuyên dụngsử dụng bảo vệ cáp quang chôn ngầm. Sản phẩm được nhập khẩu từ Hàn Quốc, đã được sử dụng các dự án cao tốc Cầu Giẽ - Ninh Bình, Hà Nội - Hải Phòng.

Ống đa lõi COD được sản xuất theo hệ thống quản lý chất lượng ISO 9001:2008, ISO 14000:2008 và phù hợp với các tiêu chuẩn sau:

TCVN 7417-23:2004
IEC 61386-23:2002
Tiêu chuẩn quốc gia Việt Nam
Tiêu chuẩn IEC (International Electrotechnical Commission)
Hệ thống ống dùng cho quản lý cáp – Phần 23 Yêu cầu cụ thể - Hệ thống ống mềm
TCVN 8699:2011 Tiêu chuẩn quốc gia Việt Nam
Mạng viễn thông - Ống nhựa dùng cho tuyến cáp ngầm – Yêu cầu kỹ thuật
KSC 8455:2005 Ủy ban tiêu chuẩn Hàn Quốc - KSC (Korea Standard Committee)
Ống nhựa PE cứng gân xoắn
Thông số kỹ thuật ống nhựa xoắn
Stt Ống trong Kích thước ống trong (mm) Kích thước ống ngoài (mm) Độ dài cuộn ống (m)
Mặt cắt Số ống Đường kinh trong Độ dày Đường kính ngoài Đường kính trong Đường kính ngoài Bước ren
1 283000 3 28 ± 1 2,5 ± 0,5 33 ± 1 72 ± 2 93 ± 2 25,4 ± 1 700
2 323000 3 32 ± 1 3,0 ± 0,5 38 ± 1 80 ± 2 100 ± 2 25,4 ± 1 700
3 363000 3 36 ± 1 3,0 ± 0,5 42 ± 1 90 ± 2 110 ± 2 25,4 ± 1 600
4 503000 3 50 ± 1 4,0 ± 1,0 59 ± 2 125 ± 2 160 ± 4 35,4 ± 1 150
5 284000 4 28 ± 1 2,5 ± 0,5 33 ± 1 80 ± 2 100 ± 4 25,4 ± 1 700
6 324000 4 28 ± 1 3,0 ± 0,5 33 ± 1 90 ± 2 110 ± 2 25,4 ± 1 600
7 364000 4 36 ± 1 3,0 ± 0,5 42 ± 1 90 ± 2 110 ± 2 25,4 ± 1 600
8 285000 5 28 ± 1 2,5 ± 0,5 33 ± 1 90 ± 2 110 ± 2 25,4 ± 1 600
9 264361 5 4x26 ± 1 2,5 ± 0,5 31 ± 1 90 ± 2 110 ± 2 25,4 ± 1 600
1x36 ± 1 3,0 ± 0,5 42 ± 1
10 218341 5 8x21 ± 1 2,0 ± 0,5 25 ± 1 90 ± 2 110 ± 2 25,4 ± 1 600
1x34 ± 1 3,0 ± 0,5 40 ± 1
*Thông số kỹ thuật có thể thay đổi trong quá trình phát triển sản phẩm. Vui lòng liên hệ với bộ phận kinh doanh của chúng tôi để có thông số cụ thể khi đặt hàng
Hỏi & Đáp

1.H: Tôi nên lựa chọn kích thước ống thế nào để phù hợp với kích thước cáp?

Đ: Để thuận tiện cho việc luồn cáp, thay thế cáp, nên lựa chọn ống đảm bảo đường kính của cáp nhỏ hơn 80% đường kính trong của ống trong

2. H: Số lượng tối thiểu mà tôi có thể đặt hàng từ Công ty là bao nhiêu?

Đ: Ống đa lõi COD sản xuất theo đơn đặt hàng. Đơn hàng tối thiểu để chúng tôi có thể sản xuất là 3.000m

3. H: Giới hạn chiều dài của một cuộn ống là bao nhiêu?

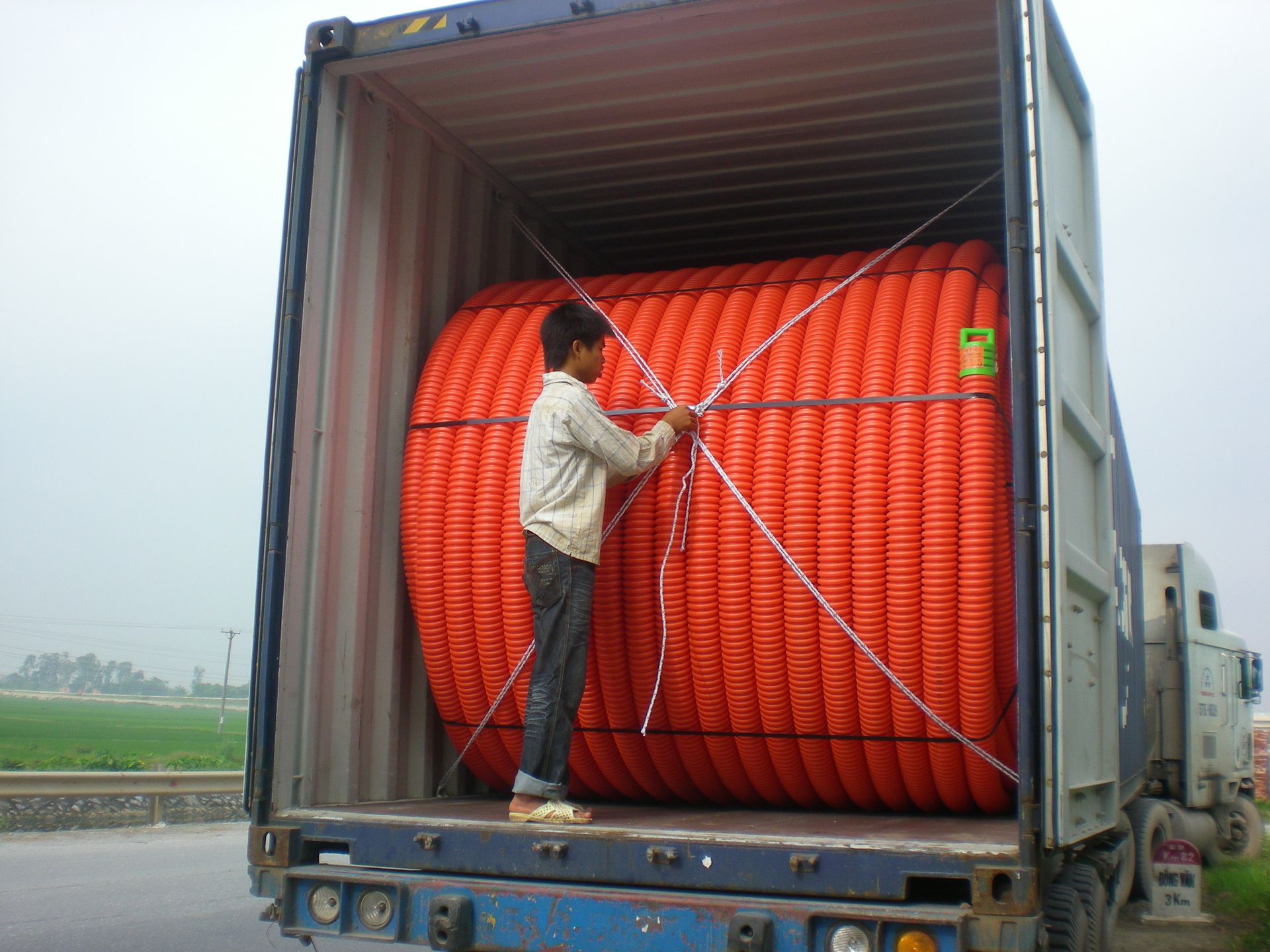

Đ: Chiều dài mỗi cuộn ống đã được chúng tôi tính toán tối ưu cho việc vận chuyển bằng container 40ft HC. Để có chiều dài lớn hơn, Quý khách cần mua thêm măng sông nối ống.

4. H: Tôi có thể đặt hàng ống đa lõi COD giao tới tận chân công trình được không?

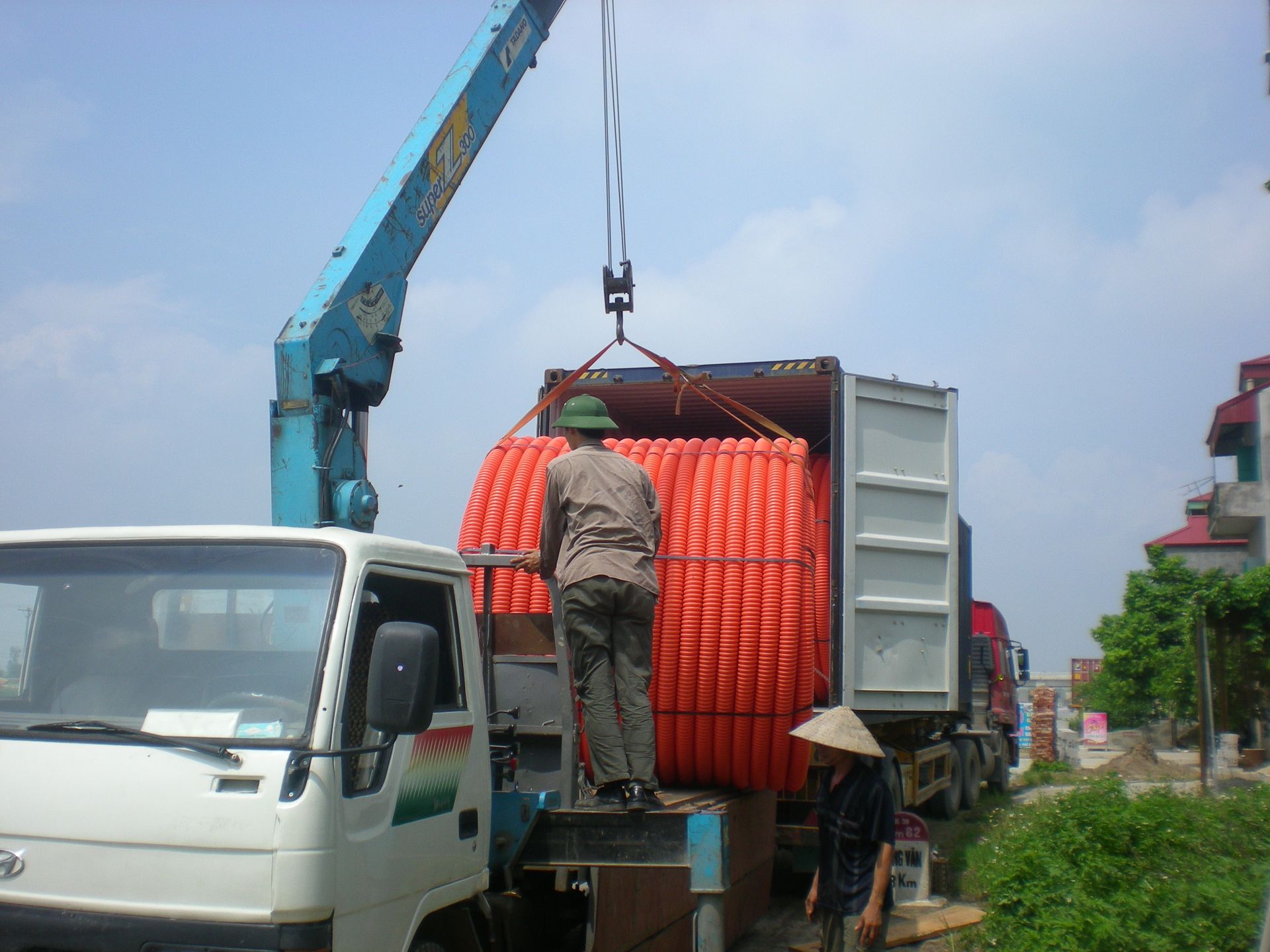

Đ: Chúng tôi luôn phục vụ khách hàng nhằm đảm bảo sự thuận tiện tối đa cho quý khách. Để hạ hàng một cách an toàn tại công trường, Quý khách nên bố trí xe cẩu hoặc xe nâng hỗ trợ việc hạ hàng.

Tài liệu ống đa lõi COD

1 TCVN 8699:2011
2 KSC 8455:2005
3 TCVN 7417-23:2004
4. Catalogue ống COD
